砂石分离机技术摘要!

2021-09-09 16:43:50

砂石分离机又称混凝土砂石分离机或混凝土砂石分离浆水回收设备,是混凝土回收系统的核心设备,主要用于清洗、分离和回收清洗罐车的污水和残留混凝土中的砂石。

砂石分离机,包括中空箱体和与箱体内壁旋转的筛筒。箱体上设有碎石出料端和细砂出料端。箱体顶壁旋转连接几个转轴,转轴沿箱体长度方向均匀分布。转轴下端设有转盘,转盘下端面设有清洁刷。转盘外壁设有相互啮合的传动齿轮,箱体顶壁垂直设有传动轴。传动轴中部设有与传动齿轮啮合的主动齿轮,下端设有锥齿轮。筛筒外壁周向设有与锥齿轮啮合的锥齿条。汇杰砂石分离机具有以下优点和效果:利用筛筒带动清洁刷旋转,利用清洁刷刮擦筛筒上的筛孔,刮擦筛孔内的粘沙、水泥等堵塞物,防止筛筒堵塞,使细砂顺利漏出,提高砂石回收效率,达到高工作效率的效果。

砂石分离机,包括箱体、筛筒、碎石出料端和细砂出料端,碎石出料端下方安装有导料装置,导料装置包括转动连接在箱体侧壁的水平轴,固定在水平轴上且在碎石出料端下方的导料板,以及安装在箱体侧壁驱动导料板转动的第1驱动部件;第1驱动部件包括铰接在箱体一侧的多个第1气缸,每个第1气缸的活塞杆铰接在导料板底部。

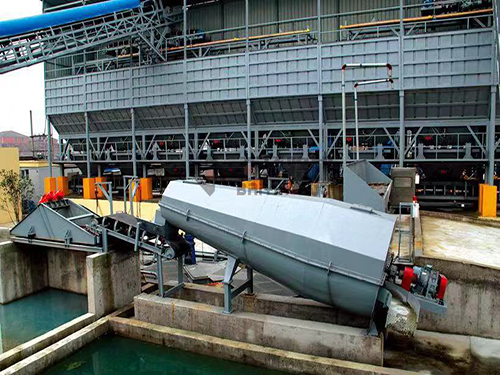

汇杰砂石分离机

通过采用上述技术方案,从碎石出料端流出的碎石落在导料板上,然后通过导料板流下。由于碎石与导料板之间的摩擦,一些碎石可能会停留在导料板上,然后第1个气缸会打开一次,第1个气缸会驱动导料板晃动一次,方便停留在导料板上的碎石落下;通过设置导料装置,便于装袋或装桶从碎石出料端流出的碎石。

在一个更好的例子中,汇杰砂石分离机可以进一步配置为:导料板上设有推料机构,包括沿导料板长度方向滑动与导料板连接的推板,以及安装在导料板侧壁驱动推板移动的第二驱动部件。

通过采用上述技术方案,第二驱动部件驱动推板移动,便于推下导板上的碎石;通过设置推送机构,可以方便地处理导板上的碎石。

综上所述,汇杰砂石分离机至少有一种有益的技术效果:

1.从碎石出料端流出的碎石落在导料板上,然后通过导料板流下。由于碎石与导料板之间的摩擦,一些碎石可能会停留在导料板上,然后第1个气缸会打开一次,第1个气缸会驱动导料板晃动一次,方便停留在导料板上的碎石落下;通过设置导料装置,方便从碎石出料端流出的碎石装袋或装桶;

2.通过设置活动板,方便在导板下放置不同高度的收集桶;通过设置固定机构,方便固定活动板;

3.当需要移动活动板时,插销可以通过拉动手柄将插销与插孔分离,然后移动活动板。而且插销移动带动限位块移动,限位块移动对弹簧进行抵压,此时弹簧处于压缩状态;当活动板移动到合适的位置时,松开手柄。此时,限位块在弹簧的作用下驱动插销与插孔插接,从而固定活动板;通过设置固定组件,方便固定活动板。
